Πλακέτα κυκλώματος πληκτρολογίου ελέγχου ευέλικτης εκτύπωσης με εναλλαγή πίνακα ελέγχου FPC
-
Επισημαίνω
Ελαστικό πληκτρολόγιο ελέγχου διακόπτη μεμβράνης
,Πίνακα διακόπτη πλακέτας κυκλώματος FPC
,Ελαστικό πληκτρολόγιο διακόπτη εκτύπωσης
-
Μοντέλο ΑΡΙΘ.HC-FPC-022
-
Συνδυαστική λειτουργίαΑυτοκόλλητη εύκαμπτη πλάκα
-
Αγώγιμη κόλλαΑγώγιμη ασημένια πάστα
-
Επιβραδυντικό φλόγαςV2
-
Τεχνολογία Επεξεργασίαςηλεκτρολυτικό φύλλο
-
Υλικό ΒάσηςΧαλκός
-
Μονωτικά υλικάοργανική ρητίνη
-
Μέγιστη τάση50 V συνεχής
-
Μέγιστο ρεύμα100ma
-
Επικοινωνήστε με την Αντίσταση0.5-10Ω
-
Αντίσταση μόνωσης≥100MΩ
-
Διηλεκτρική Αντοχή250VRMS
-
Δύναμη ενεργοποίησης57 έως 397 g
-
Switch Stroke0,1 έως 1,5 mm
-
Θερμοκρασία λειτουργίας-20 σε 80°C
-
Ποσότητα παραγγελίας min100
Πλακέτα κυκλώματος πληκτρολογίου ελέγχου ευέλικτης εκτύπωσης με εναλλαγή πίνακα ελέγχου FPC
Πίνακας κυκλώματος πληκτρολογίου ελέγχου FPC με ευέλικτο διακόπτη εκτύπωσης
Εύκαμπτο πληκτρολόγιο ελέγχου τυπωμένου κυκλώματος υψηλής απόδοσης σχεδιασμένο για αξιόπιστη λειτουργία σε βιομηχανικές εφαρμογές.
Βασικά Χαρακτηριστικά
- Υλικό επικάλυψης: Πολυεστέρας (PET) AUTOTYPE ή Πολυανθρακικό (PC) LEXAN
- Πίσω κόλλα: 3M 467MP, 3M 468MP και αντίστοιχες επιλογές
- Ταίριασμα χρώματος: Σύστημα αντιστοίχισης χρωμάτων Pantone και RAL
- Προσαρμοσμένη διάταξη ουράς, ακίδας και κυκλώματος σύμφωνα με τις απαιτήσεις του πελάτη
- Διατίθεται με μεταλλικό θόλο ή διαμορφώσεις πολυθόλου
Ηλεκτρολογικές Προδιαγραφές
- Μέγιστη ισχύς κυκλώματος: 50 V DC, 100mA, 500mW
- Αντοχή επαφής: 0,5-10Ω (διαφέρει ανάλογα με το μήκος και το υλικό του ίχνους)
- Αντοχή μόνωσης: ≥100MΩ στα 100V
- Διηλεκτρική αντοχή: 250 VRms (50 έως 60 Hz/min)
- Αναπήδηση συμβολαίου: ≤10 ms
Μηχανολογικές Προδιαγραφές
- Δύναμη ενεργοποίησης: Επίπεδος τύπος = 57 έως 284 G (2 έως 10 oz), Απτικός τύπος = 170 έως 397 g (6 έως 14 oz)
- Διαδρομή διακόπτη: Επίπεδος τύπος = 0,1 έως 0,5 mm, Απτικός τύπος = 0,6 έως 1,5 mm
Περιβαλλοντικές Προδιαγραφές
- Θερμοκρασία λειτουργίας: Επίπεδος/μεταλλικός θόλος: -20°C έως 80°C, Poly dome: -20°C έως 55°C
- Θερμοκρασία αποθήκευσης: Επίπεδος/μεταλλικός θόλος: -40°C έως 80°C, Poly dome: -40°C έως 60°C
- Υγρασία λειτουργίας: 90% στους 40°C για 240 ώρες
- Δόνηση: 20GS max (10 έως 200Hz, MIL-STD-202, M204, κατάσταση Β)
Τεχνικές Προδιαγραφές
| Αντίσταση σύρματος | <1Ω/CM | Χρόνος ζωής | >1 εκατομμύριο φορές |
| Ονομαστικό ρεύμα | 25-100mA, 0~30V DC | Θερμοκρασία λειτουργίας | -104°F~158°F |
| Ονομαστική τάση | <50V, DC | Υγρασία λειτουργίας | στους 104°F, <98% RH |
| Αντοχή μόνωσης | <100MΩ, 250V DC | Χρόνος επιστροφής του θόλου | <5 msec |
| Αλλαγή διαδρομής | Flat Τύπος 0,05-0,3mm Απτικός τύπος: 0,3-1,5mm |
Βάση Υλικό Αντοχή τάσης | 1500 V DC |
| Ευελιξία ουράς | Οποιαδήποτε γωνία εντός 180 μοιρών | ||

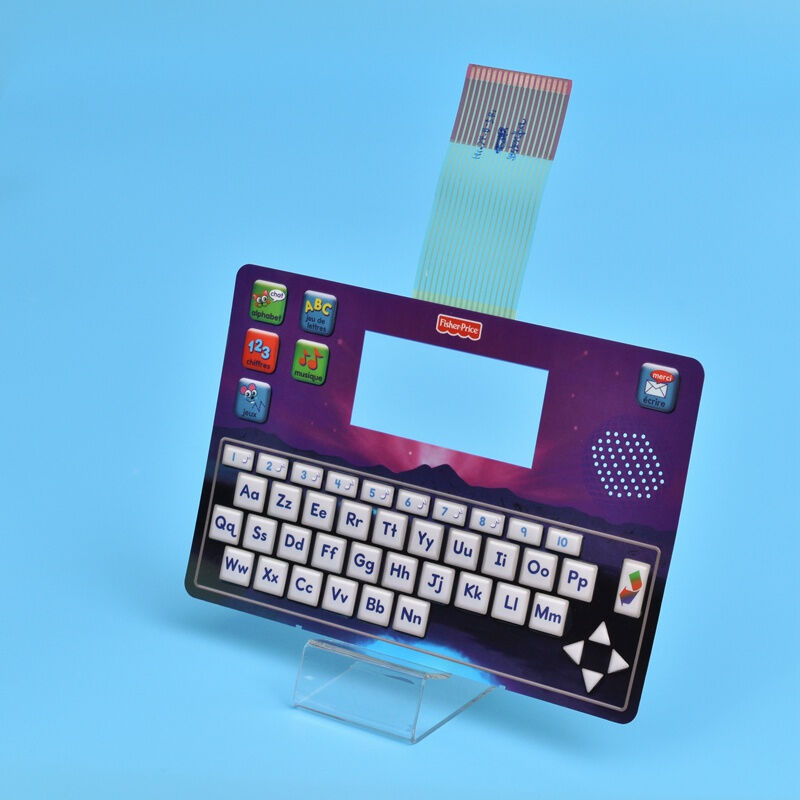

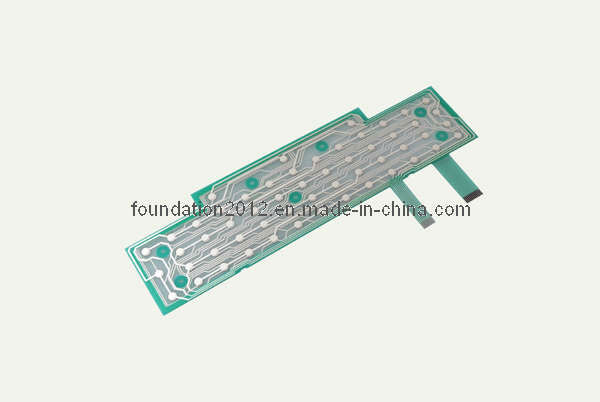

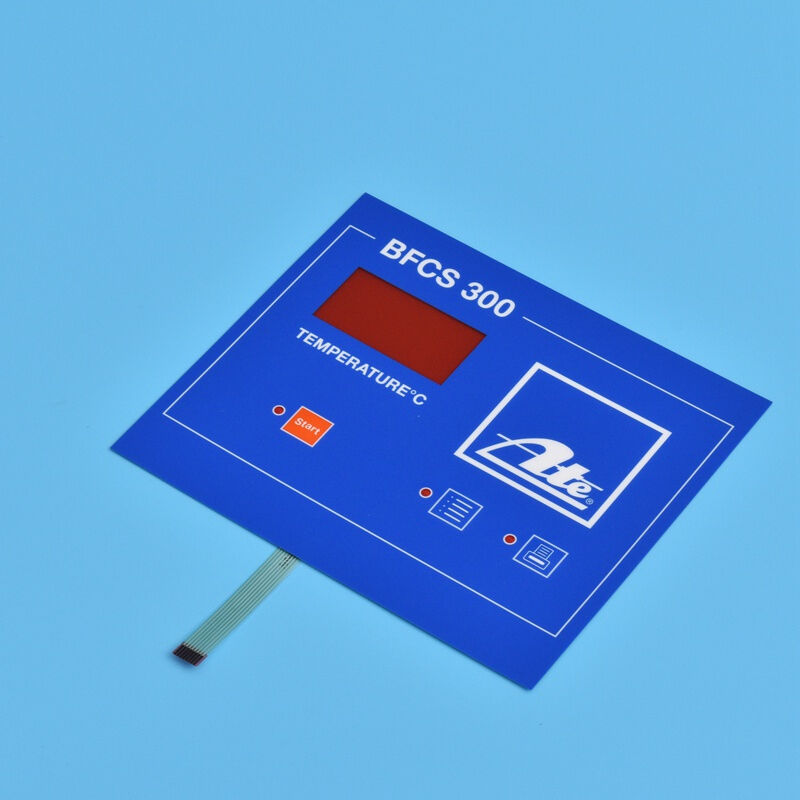

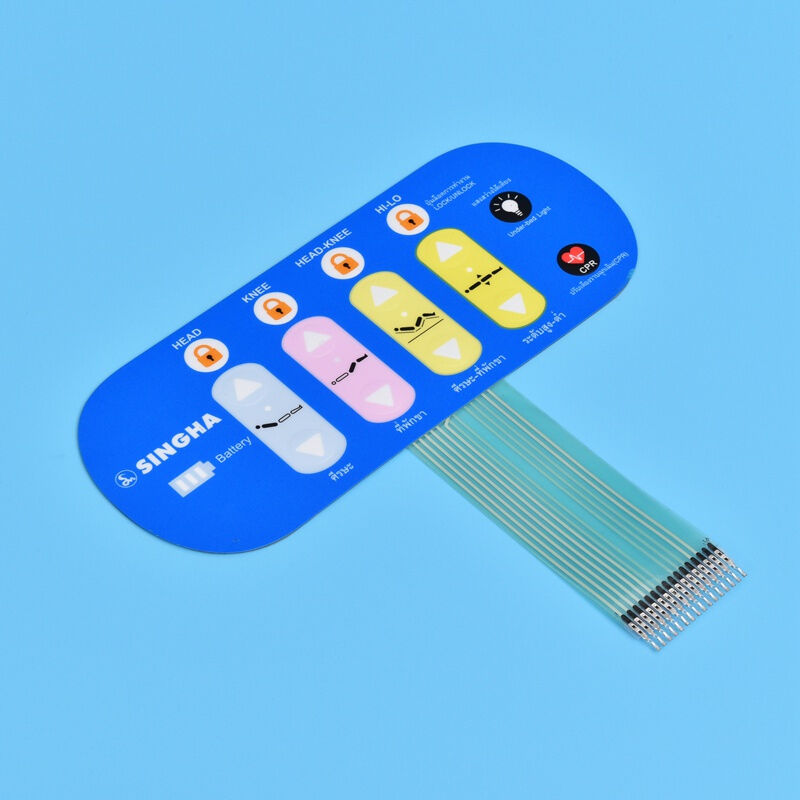

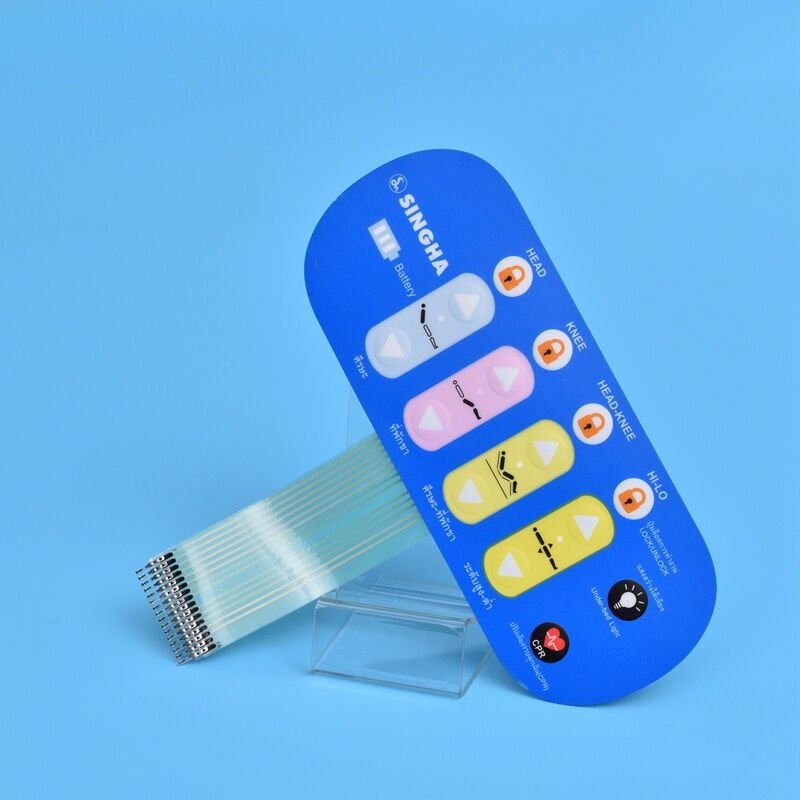

Εικόνες προϊόντων
